KCB型齒輪輸油泵安裝尺寸
點擊次數：1266 發布時間：2017/8/7 3:18:07
KCB型齒輪輸油泵適用于輸送各種油類,如原油、柴油、潤滑油。配用銅齒輪可輸送低閃點液體,如汽油、苯等。介質溫度不超過70℃,如需使用耐高溫泵,可同本單位聯系配用耐高溫材料即可。耐高溫泵的使用溫度不超過300℃,粘度為5×10-5～1.5×10-3m2/s。 2cy型齒輪潤滑泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,用于輸送粘度在10.E(75c.s.t)以下,溫度在300℃以下的具有潤滑性的油料,不銹鋼齒輪泵可輸送食用油料、飲料等。本系列泵結構簡單緊湊,使用和保養方便。
二、KCB齒輪油泵使用范圍：
不含固體顆粒和纖維物、無腐蝕性的潤滑油、重油、工業輕油和食油等油類都可輸送。適用于油庫、碼頭、船舶、工廠、農場、礦山等。

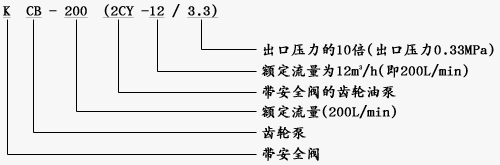

三、型號意義：
四、KCB齒輪油泵性能參數表：
| 型 號 | 進出口徑 | 流量 | 壓力 | 真空度 | 容積效率 | 電動機 | ||
| Mm | M3/h | Mpa | -MPa | ﹪ | 功率KV | 型號 | ||
| 2CY1.1 /14.5 | KCB18.3 | 20 | 1.1 | 1.45 | 0.05 | 83 | 1.5 | Y90L-4 |
| 2CY2/14.5 | KCB33.3 | 20 | 2.0 | 1.45 | 0.05 | 83 | 2.2 | Y100L1-4 |
| 2CY3.3/3.3 | KCB55 | 25 | 3.3 | 03.3 | 0.05 | 85 | 1.5 | Y90L-4 |
| 2CY3.3/5 | 25 | 3.3 | 0.5 | 0.05 | 83 | 2.2 | Y100L1-4 | |
| 2CY5/3.3 | KCB83.3 | 40 | 5.0 | 0.33 | 0.05 | 88 | 2.2 | Y100L1-4 |
| 2CY5/5 | 40 | 5.0 | 0.5 | 0.05 | 85 | 3 | Y100L2-4 | |
| 2CY8/3.3 | KCB133 | 50 | 8.0 | 0.33 | 0.05 | 88 | 3 | Y132S-6 |
| 2CY8/6 | 50 | 8.0 | 0.6 | 0.05 | 85 | 4 | Y132M1-6 | |
| 2CY8/10 | 50 | 8.0 | 1.0 | 0.05 | 82 | 5.5 | Y132M2-6 | |
| 2CY12/1.3 | 50 | 12 | 0.13 | 0.05 | 90 | 4 | Y122M-4 | |
| 2CY12/3.3 | KCB200 | 50 | 12 | 0.33 | 0.05 | 85 | 5.5 | Y132S1-4 |
| 2CY12/6 | 50 | 12 | 0.6 | 0.05 | 85 | 5.5 | Y132S1-4 | |
| 2CY12/10 | 50 | 12 | 1.0 | 0.05 | 83 | 7.5 | Y132M-4 | |
| 2CY12/25 | 50 | 12 | 2.5 | 0.05 | 80 | 15 | Y160L-4 | |
| 2CY18/3.6 | KCB300 | 70 | 18 | 0.36 | 0.05 | 88 | 5.5 | Y132M2-6 |
| 2CY18/6 | KCB300 | 70 | 18 | 0.6 | 0.05 | 85 | 7.5 | Y160M-6 |
| 2CY29/3.6 | KCB483.3 | 70 | 29 | 0.36 | 0.05 | 85 | 7.5 | Y132M-4 |
| 2CY29/6 | 70 | 29 | 0.6 | 0.05 | 83 | 11 | Y160M-4 | |
| 2CY38/2.8 | KCB633 | 100 | 38 | 0.28 | 0.05 | 90 | 11 | Y160L-6 |
| 2CY38/4 | 100 | 38 | 0.4 | 0.05 | 85 | 15 | Y180L-6 | |
| 2CY38/6 | 100 | 38 | 0.6 | 0.05 | 85 | 22 | Y200L2-4 | |
| 2CY60/2.8 | KCB960 | 100 | 60 | 0.28 | 0.05 | 88 | 18.5 | Y180M-4 |
| 2CY60/4 | KCB960 | 100 | 60 | 0.4 | 0.05 | 85 | 22 | Y180L-4 |
| 2CY60/7 | KCB960 | 100 | 60 | 0.7 | 0.05 | 80 | 30 | Y200L-4 |
KCB齒輪油泵結構原理及特性
系列齒輪油泵是有泵體、前后泵蓋、齒輪、主被動軸、軸承、安全閥和軸端密封等零件組成。主傳動齒輪是一對斜齒園柱齒輪，直動式安全閥。 主傳動齒輪是四個斜齒輪組成的人字形齒輪組，差壓式安全閥。全系列齒輪油泵用三爪式彈性聯軸器與電動機組成的油泵機組。本系列齒輪輪油泵結構簡單緊湊，使用維護方便，運轉平穩，使用安全可靠。

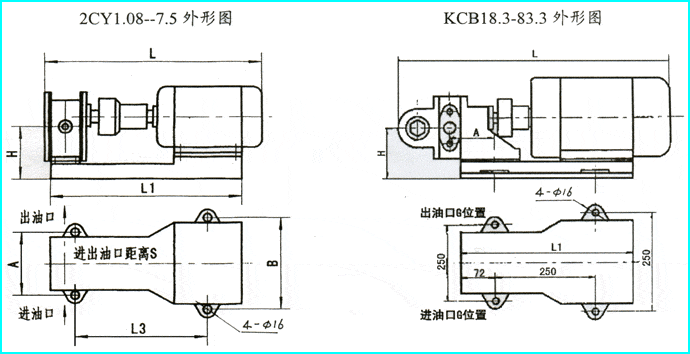

KCB齒輪油泵外形安裝尺寸(1)

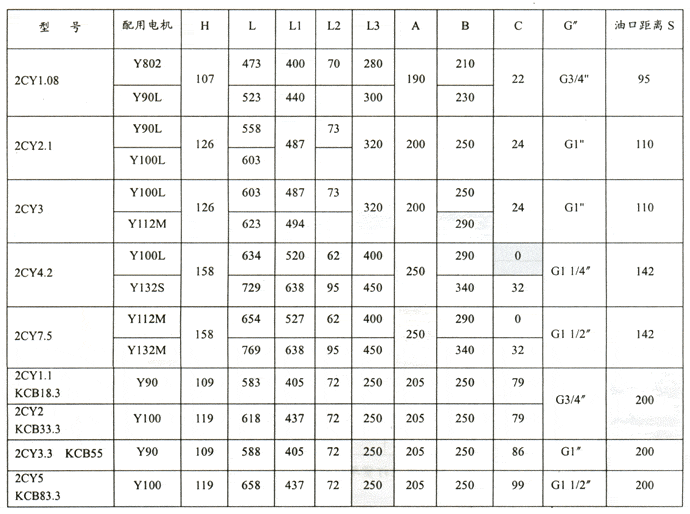

KCB齒輪油泵外形安裝尺寸表

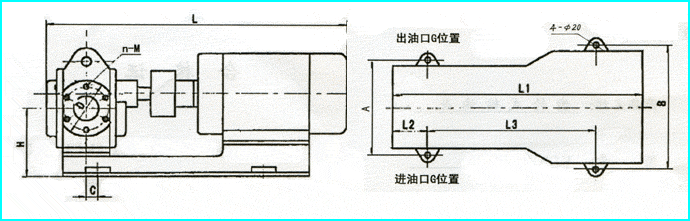

KCB齒輪油泵外形安裝尺寸(2)

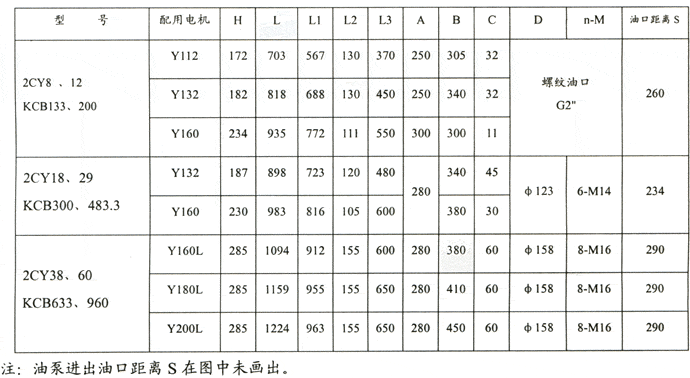

KCB齒輪油泵外形安裝尺寸表
